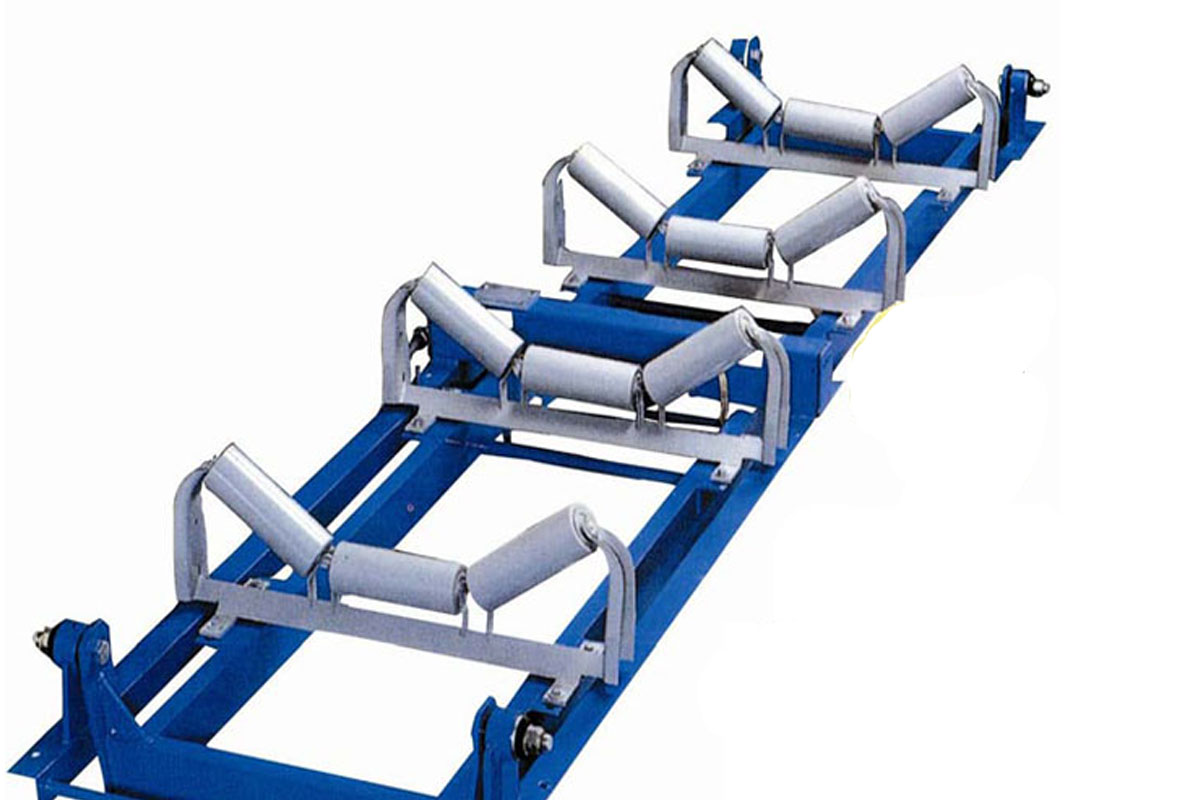

皮帶秤是指無需對質量細分或者中斷輸送帶的運動，而對輸送帶上的散裝物料進行連續稱量的自動衡器。電子皮帶秤由鋼制機械秤架，測速傳感器，高精度測重傳感器，電子皮帶秤控制顯示儀表等組成，能對固體物料進行連續動態計量。電子皮帶秤作為計量衡器，有著自動化程度高、安裝簡單、維護量少的特點。

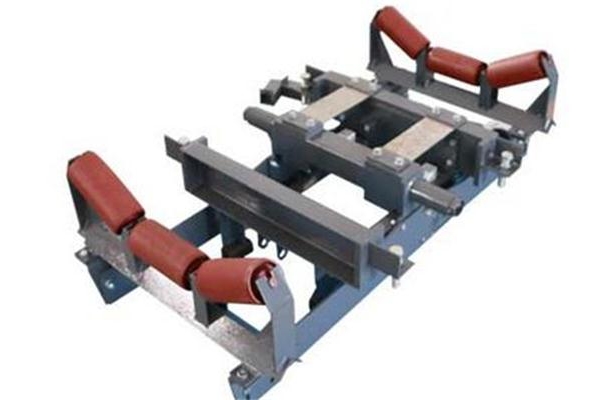

電子皮帶秤稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。
電子皮帶秤安裝對輸料皮帶的要求
- 所有長度超過12米的皮帶輸送機均應加裝恒定的張力或是拉緊裝置。
- 若長度小于12米的皮帶輸送機易受外部環境影響或是輸送機上載荷不穩定，也應加裝恒定的張力或是拉緊裝置。
- 皮帶運行在輸料機機架的縱向中心，無跑偏現象。
電子皮帶秤安裝對輸料皮帶拖輥的要求
- 拖輥的徑向跳動、呈拖高度、槽型角的公差應在國標允許范圍內。
- 程量系統選用的托輥和皮帶輸送機原有的托輥尺寸必須相同槽型角必須相同。
- 使用電子皮帶稱時，拖輥槽型角盡量為20度。并用樣板將稱重域內拖輥槽型角進行調整，使之間隙不超過0.5mm。
- 用于輸料機皮帶中心導向的托輥，可安裝在距稱重段8個拖輥間距的地方。
